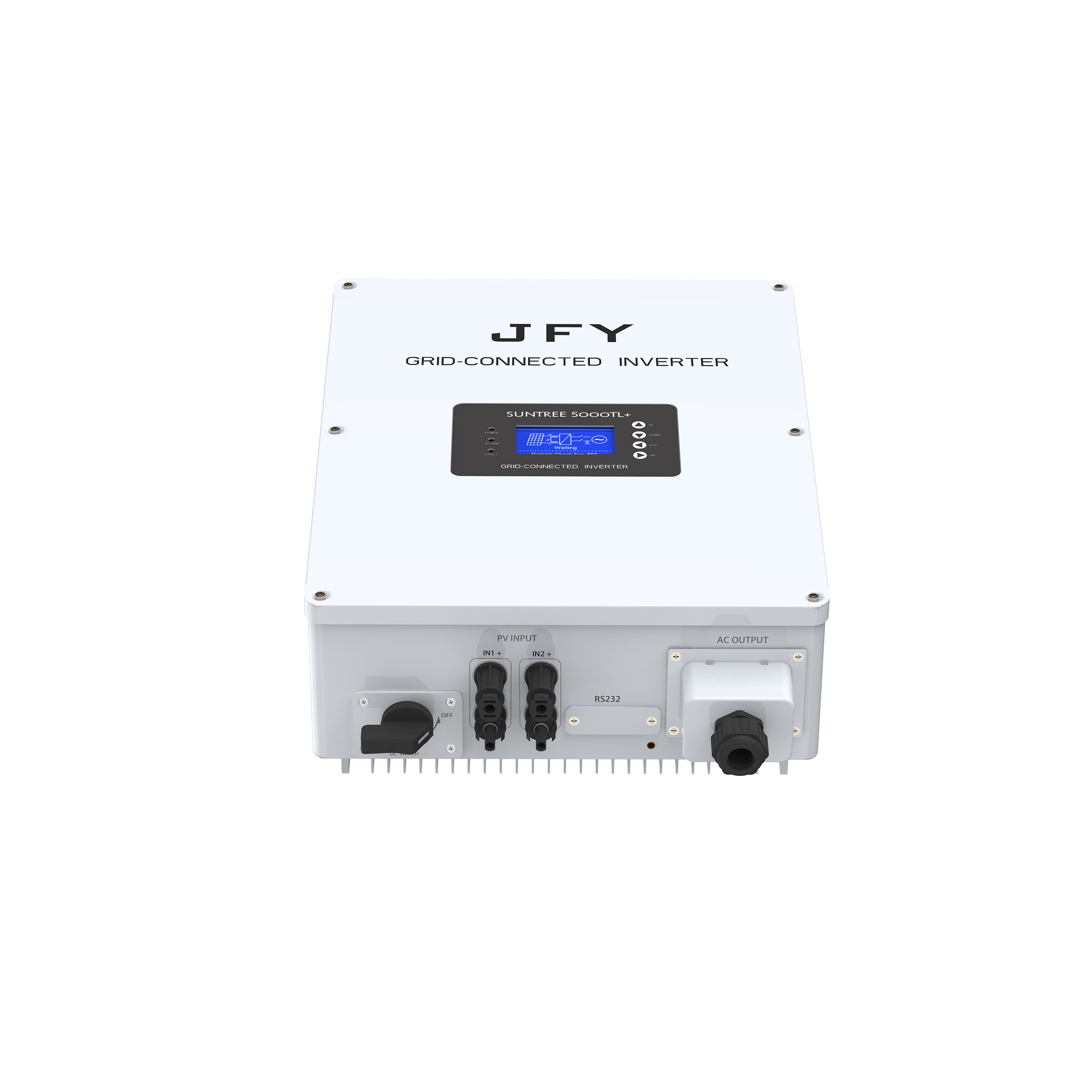

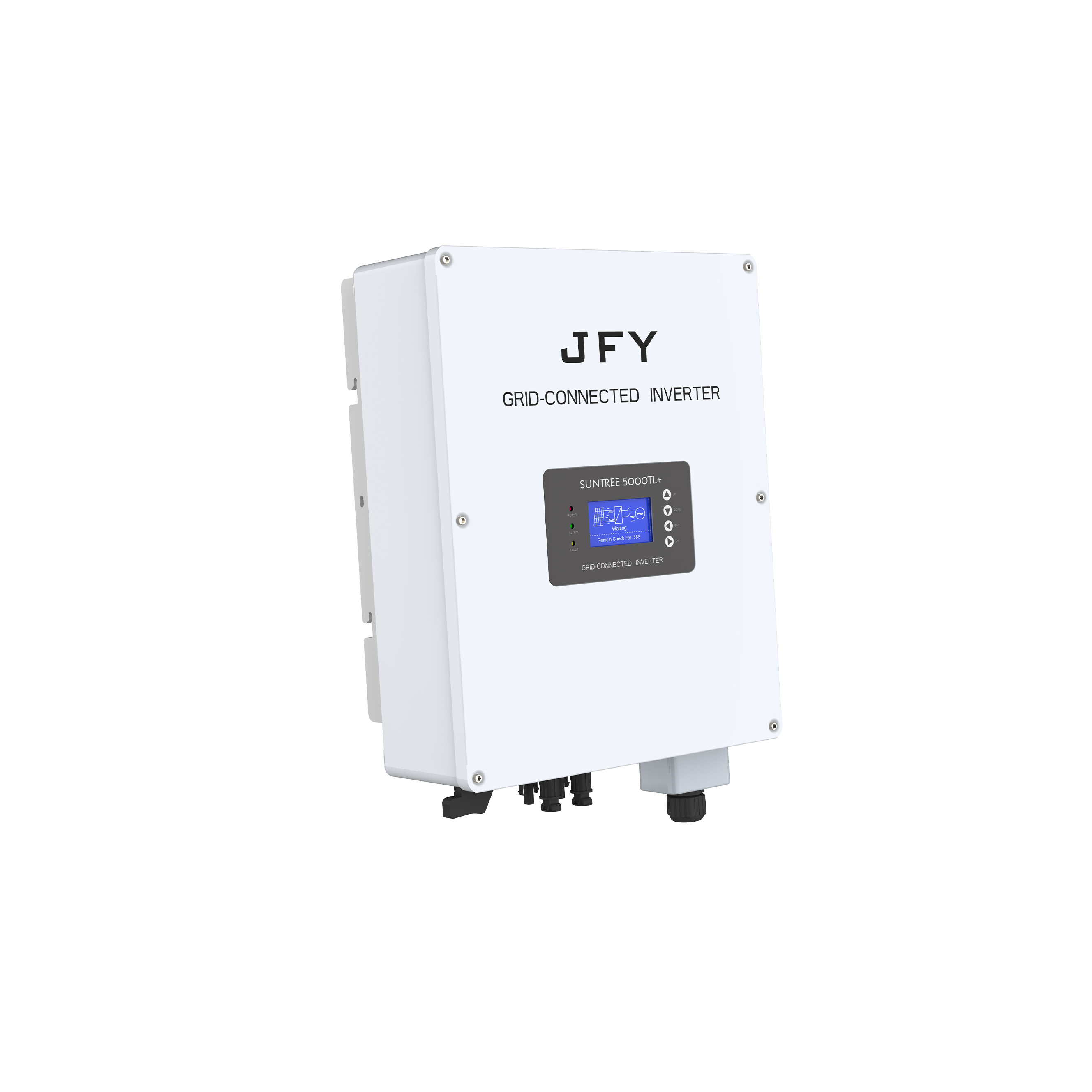

グリッド上の三相太陽 12KWのインバーター
サントリーシリーズ 5K-12KTL+
三相ストリングインバータ
特徴
> 二重ガラスPVモジュールをサポート
> LCD スクリーン、多機能ボタン、簡単な操作とメンテナンス
> 広い入力電圧範囲、250 ～ 1000Vdc
> 最大。98.1%の効率と最大。MPPT効率99.8%
> 多様な通信接続: RS232、RS485、WIFI、GPRS
> IP65保護等級、自然冷却
| 技術データ | 5000TL+ | 6000TL+ | 8000TL+ | 10000TL+ | 12000TL+ |
| 入力（DC側） | |||||
| 最大。DC入力電源 | 6500W | 7500W | 9600W | 12000W | 14400W |
| 最大。直流電圧 | 900Vdc | 1000Vdc | |||
| 開始電圧 | 200Vdc | ||||
| MPPT電圧範囲 | 200-850Vdc | 200-1000Vdc | |||
| 入力数 | 1 | 1 | 2 | 2 | 2 |
| MPPTの数 | 1 | 1 | 2 | 2 | 2 |
| 最大。入力電流 | 20A | 2*20A | |||
| 出力（AC側） | |||||
| 定格出力電力 | 5000W | 6000W | 8000W | 10000W | 12000W |
| 最大。出力電力 | 6500VA | 7500VA | 9600VA | 12000VA | 14400VA |
| 定格出力電流 | 7.2A | 8.7A | 11.6A | 14.4A | 17.3A |
| 最大。出力電流 | 7.9A | 9.5A | 12.7A | 15.8A | 19A |
| 定格出力電圧 | 400Vac | ||||
| 出力電圧範囲 | 323-480Vac | ||||
| グリッド周波数範囲 | 50/60HZ+5 | ||||
| 力率（cosφ） | 0.8 (進み)-0.8 (遅れ) | ||||
| THDI | <3% | ||||
| 効率 | |||||
| 最大。効率 | 97.60% | 97.80% | 98.10% | ||
| ユーロ、効率 | 97.10% | 97.30% | 97.30% | 97.50% | 97.60% |
| MPPT効率 | 99.80% | ||||
| 保護 | |||||
| 内蔵保護機能 | DC逆極性、短絡、出力過電流、出力過電圧、絶縁抵抗監視、残留電流検出、サージ保護、単独運転防止、過熱保護 | ||||
| 避雷 | DCタイプ ||/ACタイプ || | ||||
| 一般的なデータ | |||||
| 動作温度 | -25～+60℃ | ||||
| ノイズ | ≤30dB (A) | ||||
| 夜間電力消費量 | <2W | ||||
| 電気的絶縁 | トランスレス | ||||
| 冷却コンセプト | 自然冷却 | ||||
| 保護の程度 | IP65 | ||||
| 通信:RS232/RS485/WiFi/4G | はい/選択/選択/選択 | ||||
| 寸法 (幅*奥行き*高さ) | 355*190*450mm | ||||
| 重さ | 18kg | ||||
