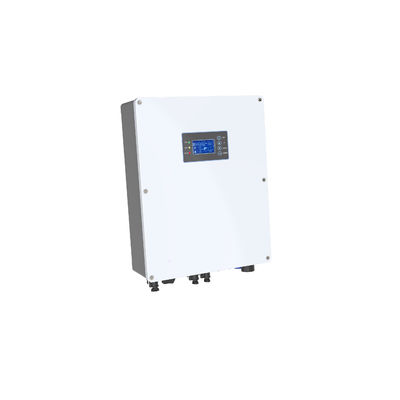

三相 12KW オン/オフグリッド ハイブリッド ソーラー インバーター
モデル | ソーラーマックス 6K | ソーラーマックス 8K | ソーラーマックス 10K | ソーラーマックス 12K |
PVアレイ | ||||
最大 PV アレイ電力 | 7000W | 10000W | 12000W | 15000W |
最大 PV アレイ開回路電圧 | 900V | 1000V | ||
起動電圧 | 180V | |||
MPPT動作電圧範囲 | 200-800V | |||
公称入力電圧 | 620V | |||
最大。入力電流 MPPT | 20A | |||
最大。短絡電流 MPPT | 22A | |||
MPPTの数 | 1 | 2 | 2 | 2 |
入力数 | 1 | 2 | 2 | 2 |
バッテリー | ||||
電池のタイプ | 鉛酸/リチウムイオン | |||
公称バッテリー電圧(V) | 280V | 330V | ||
バッテリー電圧範囲(V) | 180-600V | |||
最大。充電電流 | 30A | |||
最大。放電電流(A) | 30A | |||
オングリッド運用 | ||||
定格出力電力 | 6000W | 80000W | 10000W | 12000W |
最大。電力系統への AC 電流出力 | 9.7A | 13.6A | 16.5A | 18.3A |
公称出力電圧 | 400/380Vac、3L/N/PE | |||
公称ACグリッド周波数 | 50/60Hz | |||
力率 | ~1 (進みの 0.8 から遅れの 0.8 まで調整可能) | |||
最大。全高調波歪み | < 3% | |||
オフグリッド運用 | ||||
公称皮相電力 | 6000VA | 8000VA | 10000VA | 120000VA |
最大。出力皮相電力 | 6600VA | 8800VA | 11000VA | 13200VA |
公称出力電圧 | 400/380Vac、3L/N | |||
最大。電力系統への AC 電流出力 | 9.1A | 12.1A | 15.2A | 18.2A |
公称出力周波数 | 50/60Hz | |||
転送時間 | < 10ms | |||
効率 | ||||
最大。PVからACへの効率 | 97.60% | 97.60% | 97.60% | 97.60% |
最大。バッテリーからACへの効率 | 95.50% | 95.50% | 95.50% | 95.50% |
保護 | ||||
PV絶縁抵抗検出 | はい | |||
残留電流監視 | はい | |||
単独運転防止保護 | はい | |||
ゼロ輸出規制 | はい | |||
一般的なデータ | ||||
動作温度範囲 | -30℃~+60℃ | |||
相対湿度 | 0∽95% | |||
最大。動作高度 | <4000m | |||
冷却方法 | インテリジェントファン冷却 | |||
画面 | LED+液晶 | |||
BMSとの通信 | RS485 | |||
クラウドとの通信 | WiFi/4G | |||
保護の程度 | IP65 | |||
重量(kg) | 21 | |||
寸法(W*H*Dmm) | 450×355×183mm | |||
取付方法 | 壁掛け式 |
